מסילות טלסקופיות

מוליכים ליניארים ומעוקלים בעלי מסבים כדור ורולר, בעלי תעלות קשיחות, יכולת לשאת משקל רב וקיפוף מינימלי, עמידים בפני זעזועים ורעידות. מתאימים לשאיבה חלקית או מוחלטת של עד 200% מאורך המוליך.

סדרה קלה
לייט רייל היא משפחת מוצרי המסילות הטלסקופיות הקלות עם הארכות חלקיות או מלאות, אידיאליות ליישומים בהם מסת המסילה חשובה לא פחות מקשיחות הכיפוף שלה.
תוצרת חברת Rollon

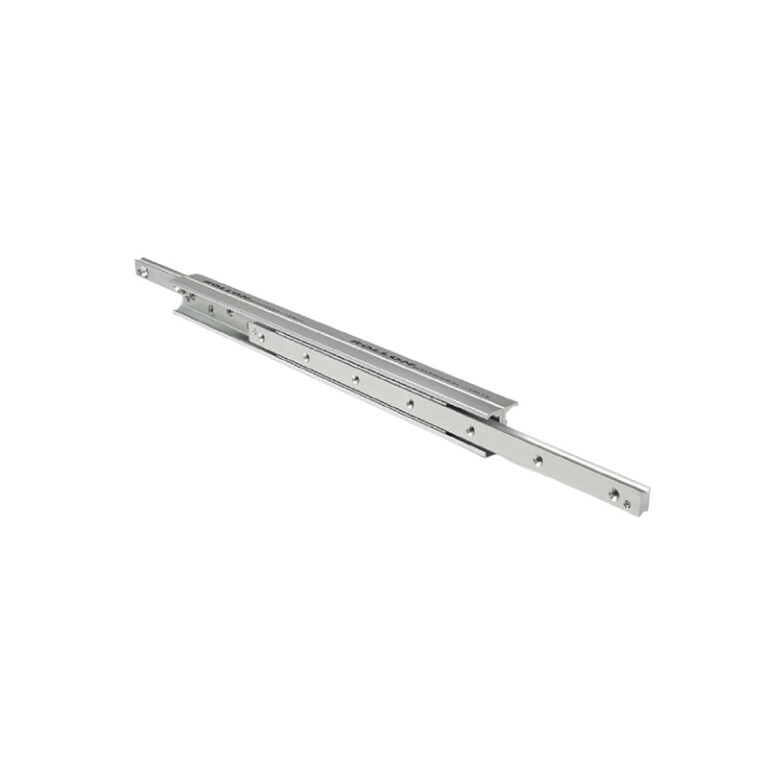

סדרת מסילות Heavy Duty
מסילות טלסקופיות בעלות כושר נשיאה גבוה וסטייה מצומצמת בעלות מסבים כדוריים כלואים. המוליכים הטלסקופיים בעלי תכונות הרצה אופטימליות בשל הקשחת התעלות באמצעות תהליך אינדוקציה. המגלשות הליניאריות Telescopic Rail מציגות סטיה מינימלית בעת נשיאת משקלים גבוהים, גם כאשר הן פתוחות עד הסוף.
תוצרת חברת Rollon
סדרת מסילות מיוחדות
משפחת הטלרייס מורכבת מוליכים טלסקופיים העשויים מפלדה או פרופילים מלוחות מתכת, המטופלות בתהליך חינקון עמוק וחימצון שחור או זמינות גם בפלדת אל חלד
תוצרת חברת Rollon

מסילות טלסקופיות

סדרת המסילות הטלסקופיות מכילה מוביל חילוץ טלסקופי מלא וחלקי.

המוביל הטלסקופי מגיע עם מסילות קשיחות ופרופילים שונים של המסילה ושל הרכיב המרכזי על מנת לעמוד בדרישות של השונות של קיבולת מטען, קשיחות ופעולה חלקה. וגם מסבים טלסקופיים לינאריים לעומס גבוה ומסילות טלסקופיות עם הפחתה בסטיות (יישור עצמי).

המובילים הטלסקופיים מגיעים ב-8 מידות אורך שונות, עומס מקסימלי הנתמך לזוג מסילות 2,000 ק”ג (סדרה DMS63ׁׁׂׂׂׂׂ). ישנן מסילות שניתן לנעול במצב סגור, גרסאות ומובילים מיוחדים ניתן להזמין לפי דרישה.

ASN – מסילה מקבילה המורכבת ממסילה וסליידר.

DE – מכילה שתי מסילות, עם מומנט משותף ושני סליידרים הפועלים כאלמנט קבוע ונייד.

DS – עשוי שתי מסילות, מורכב מאלמנטים קבועים וניידים, ואלמנט אינטגרלי בצורת S.

DSE – מסילה טלסקופית עם הרחבה של 150% מהאורך שלה, מורכבת מארבעה רכיבים.

DSC – מסילה קומפקטית עם תיכון קשיח המחבר בין שתי מסילות צד כאלמנט קבוע ונייד.

DBN – מכיל שתי מסילות מובילות, שמתנהגות כמסילות קבועות וניידות, ושני סליידרים רכובים יחד מהרכיב המרכזי.

DMS – מסילה לעומסים כבדים, מפרופיל T כפול.

DRT – עם רכיב מרכזי בצורת S.


השימוש במסילות טלסקופיות נפוץ בעיקר בתעשיות: רכבות, רכב, תעופה וחלל, מזון, אריזה, לוגיסטיקה ומכונות תעשייתיות.

סדרת המסילות הטלסקופיות מתחלקת לכמה סוגים עיקריים:

מסילות אלומיניום מסדרת Hegra כוללת מגוון של מסילות טלסקופיות מבית Rollon המסוגלות להתמודד עם עומסים כבדים.

יתרונות מסילת אלומיניום:

  • פתיחה כפולה עד 200%
  • מתאים למשקל של עד 2040 ק”ג לזוג מסילות בכיפוף מינימלי
  • זמין במגוון חומרים: פלדה, אלומיניום ונירוסטה
  • בפרופיל קיימים בין אחד לשלושה אלמנטי הרחבה
  • קשיחות גבוהה ומומנט אינרציה בחלקים דקים
  • פעולה שקטה, חיי מוצר ארוכים ואמינות גבוהה

מסילות טלסקופיות מסדרת “טלסקופיק רייל” (Telescopic Rail) מבית רולון (Rollon) כוללת מגוון של מסילות טלסקופיות המסוגלות להתמודד עם עומסים כבדים, ומכילות מסבים טלסקופיים לינאריים לעומס גבוה.

יתרונות המסילה הטלסקופית:

  • פתיחה כפולה עד 150%
  • בעלת עמידות בעומס גבוה
  • הפחתה בסטיות מסילות טלסקופיות עם מסבי כלוב כדורים

מסילות טלסקופיות עם ציפויים שונים מסדרת טלרייס (Telerace) מבית רולון (Rollon) כוללת מגוון של מסילות טלסקופיות עם ציפויים עמידים המתאימים לסביבה קורזיבית ועמידה בתנאים קשים

יתרונות המסילה הטלסקופית עם ציפויים ייחודיים:

  • בעלת עמידות בעומס גבוה
  • מתאים לתנאי חוץ, חלודה ואקלים קשה
  • מעצורים חזקים המאפשרים פעולה חלקה
  • חיי מוצר ארוכים ללא בלאי

מסילות קלות מסדרת “לייט רייל” (Light Rail) מבית רולון (Rollon), לשימוש בסביבה המאפשרת שימוש ברכיבים קלים בלבד ובעלת פעולה חלקה ושקטה גם בעומסים גבוהים

יתרונות המסילה הקלה:

  • מנגנון נעילה אופציונלי לפוזיציות פתוחות או סגורות
  • אורך מקסימלי של 1000 מ”מ
  • שלוחות טלסקופיות עד 105% מהאורך הסגור
  • ספיגת זעזועים אלסטית המונעת עיוות קבוע
  • מסילות ניקוי עצמי המבטיחות פעולה בטוחה ותדירות תחזוקה נמוכה יותר.

מסילות אופטיות – (תוצרת U.S.A) להנעה ידנית מאוד קומפקטיות וקשיחות, עם סטייה מופחתת. מסבי הפלדה מבטיחים עמידות בעומסים גבוהים, ןעמידות לאורך זמן. המסילות מגיעות לפתיחה מלאה, עם פעולה חלקה ושקטה.

מסילות אופטיות LTH – עשויות פלדה קרה, מורכבות משתי מסילות, אחת קבועה ואחת ניידת, ופרופיל T מרכזי, עם מומנט אינרציה מעולה וקשיחות גבוהה בעיצוב קומפקטי. עמידה בעומסים גבוהים והפחתת סטיות גם כשהמסילה בפתיחה מלאה.

מסילות אופטיות LTF – מורכבות משתי מסילות, אחת קבועה ואחת ניידת, עם החלקה ישירה לאורך אלמנט מרכזי בצורת S . צורה מיוחדת זו מאפשרת עיצוב צר וקומפקטי מאוד. אידאלית לשימוש ארעי.

מתאים ליישומים כמו: מכונות תעשייה, מסילות רכבת, רכבים מיוחדים, בנייה ורהיטים
