הנעה לינארית בתעשייה – הבסיס לתנועה מדויקת במערכות אוטומציה

בעולם האוטומציה התעשייתית, היכולת לשלוט בתנועה בצורה מדויקת, אמינה ובעלת חזרות מרובות היא תנאי בסיסי לתהליכי ייצור מודרניים. אחת מצורות התנועה המרכזיות במערכות אוטומציה היא הנעה לינארית –  תנועה בקו ישר. תנועה זו נמצאת בבסיסן של מערכות רבות כגון מסועים, שולחנות מיקום, מערכות ,Pick & Place רובוטים תעשייתיים, מכונות אריזה, מכונות CNC ועוד.

הודות להתפתחות הטכנולוגית בעשורים האחרונים, מערכות הנעה לינארית הפכו למדויקות, מהירות וחכמות יותר, והן מהוות כיום מרכיב מרכזי בפתרונות אוטומציה מתקדמים כמעט בכל תחום תעשייתי.

מהי הנעה לינארית?

הנעה לינארית היא מערכת מכנית שתפקידה ליצור תנועה בקו ישר (קדימה ואחורה או למעלה ולמטה). זאת בניגוד להנעה סיבובית המאפיינת מנועים רגילים.

מערכות הנעה לינארית משלבות בדרך כלל מספר רכיבים עיקריים:

• מסילות לינאריות (Linear Guides / Linear Rails) – מאפשרות תנועה חלקה ומדויקת לאורך מסלול.
• אקטואטורים לינאריים (Linear Actuators) – רכיבים שמייצרים את התנועה עצמה.
• מנועים – חשמליים, סרבו, סטפר או פנאומטיים.
• בורג כדורי (Ball Screw) או רצועת תזמון (Timing Belt) – הממירים תנועה סיבובית לתנועה ישרה.
• מערכות בקרה וחיישנים – לשליטה במיקום, מהירות וכוח.

שילוב נכון בין רכיבים אלה מאפשר ליצור מערכת שמסוגלת לבצע תנועות מדויקות ברמת מיקרונים במקרים מסוימים.

ההתפתחות ההיסטורית של מערכות הנעה לינאריות

הרעיון של תנועה לינארית מבוקרת קיים כבר מאות שנים. מנגנונים מוקדמים הופיעו במכונות מכניות במאה ה-18 וה-19, במיוחד במכונות עיבוד מתכת.

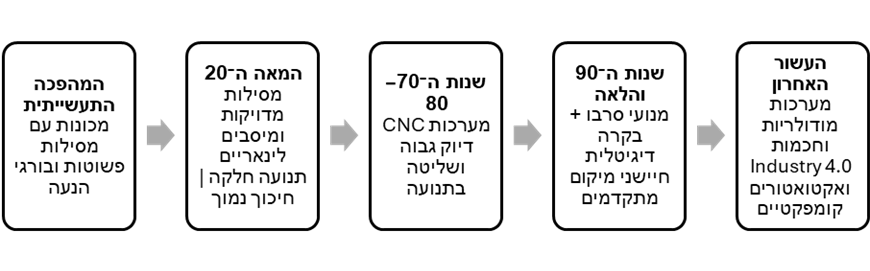

מה הם שלבי ההתפתחות המרכזיים של המערכות?

רכיבי מפתח במערכות הנעה לינארית

מסילות לינאריות (Linear Motion Guides)

מסילות לינאריות הן אחד הרכיבים המרכזיים והקריטיים ביותר בכל מערכת הנעה לינארית. תפקידן לאפשר תנועה מדויקת, יציבה וחלקה של רכיב נע לאורך מסלול מוגדר מראש, תוך שמירה על קשיחות מבנית ומינימום סטיות. רכיבים אלו מהווים את הבסיס למערכות שבהן נדרש שילוב בין דיוק גבוה לבין אמינות תפעולית לאורך זמן.

מערכת מסילות לינאריות טיפוסית מורכבת ממספר חלקים עיקריים הפועלים יחד כמכלול אחד:
• מסילה מוקשחת – לרוב עשויה פלדה מחוסמת ומעובדת בדיוק גבוה, המשמשת כבסיס התנועה ומבטיחה יציבות ועמידות גם בתנאי עבודה מאתגרים.
• עגלת מיסבים (Carriage) – רכיב נע המורכב על גבי המסילה ונושא את העומס. העגלה מתוכננת כך שתאפשר תנועה חלקה תוך שמירה על מיקום מדויק.
• מיסבי כדור או רולר – אלמנטים מתגלגלים הממוקמים בתוך העגלה ומפחיתים באופן משמעותי את החיכוך בין העגלה למסילה, מה שמאפשר תנועה יעילה ושקטה יותר.

אחד היתרונות הבולטים של מסילות לינאריות הוא היכולת לשלב בין דיוק גבוה מאוד לבין חיכוך נמוך, דבר שמוביל לשיפור בביצועי המערכת הכוללת. בנוסף, הן מציעות קשיחות גבוהה ועמידות לאורך זמן, גם בעבודה רציפה ובתנאי עומס משתנים. היכולת שלהן לשאת עומסים – הן עומסים סטטיים והן דינמיים – הופכת אותן לפתרון אידיאלי עבור מגוון רחב של יישומים תעשייתיים.

יתרונות מרכזיים:
• דיוק תנועה גבוה וחזרתיות מצוינת
• חיכוך נמוך המאפשר יעילות אנרגטית
• עמידות גבוהה לשחיקה ולתנאי סביבה מאתגרים
• יכולת נשיאת עומסים גבוהה במגוון כיוונים
• תחזוקה יחסית פשוטה לאורך חיי המערכת

בזכות תכונות אלו, מסילות לינאריות נמצאות בשימוש נרחב במערכות מתקדמות כגון מכונות CNC, ציוד בדיקה ומדידה, מערכות רובוטיות, קווי ייצור אוטומטיים ומערכות תנועה מדויקת בתעשיות ההייטק והאלקטרוניקה. הן מהוות רכיב יסוד בכל מערכת שבה נדרש שילוב בין מהירות, דיוק ואמינות.

אקטואטורים לינאריים

האקטואטור הוא הרכיב שמייצר בפועל את התנועה הלינארית.

קיימים מספר סוגים עיקריים: אקטואטור מבוסס בורג כדורי–  (Ball Screw)  מאפשר דיוק גבוה במיוחד ומתאים ליישומים הדורשים מיקום מדויק, אקטואטור מבוסס רצועה (Timing Belt) מתאים לתנועות ארוכות ומהירות, אקטואטור חשמלי – מבוסס מנוע חשמלי ומשמש בתעשיות רבות ואקטואטור פנאומטי המבוסס אוויר דחוס ונפוץ במיוחד בקווי ייצור מהירים.

אקטואטורים נבדלים זה מזה לא רק בטכנולוגיית ההנעה, אלא גם בפרמטרים תפעוליים כמו מהירות, כוח, דיוק, אורך מהלך ויכולת בקרה. בחירה נכונה של אקטואטור תלויה באופי היישום: למשל, ביישומים הדורשים דיוק וחזרתיות גבוהים במיוחד יועדף אקטואטור מבוסס בורג כדורי, בעוד שבמערכות שבהן נדרשת תנועה מהירה לאורך מרחקים גדולים ייבחר לרוב אקטואטור מבוסס רצועה. אקטואטורים חשמליים מציעים שליטה מדויקת וגמישות גבוהה בשילוב עם מערכות בקרה מתקדמות, ואילו אקטואטורים פנאומטיים מתאפיינים ב־פשטות, מהירות ועלות נמוכה יחסית, מה שהופך אותם לפתרון יעיל במיוחד בקווי ייצור סדרתיים. שילוב נכון בין סוג האקטואטור לדרישות המערכת הוא גורם מפתח להשגת ביצועים אופטימליים, אמינות גבוהה וניצול אנרגטי יעיל.

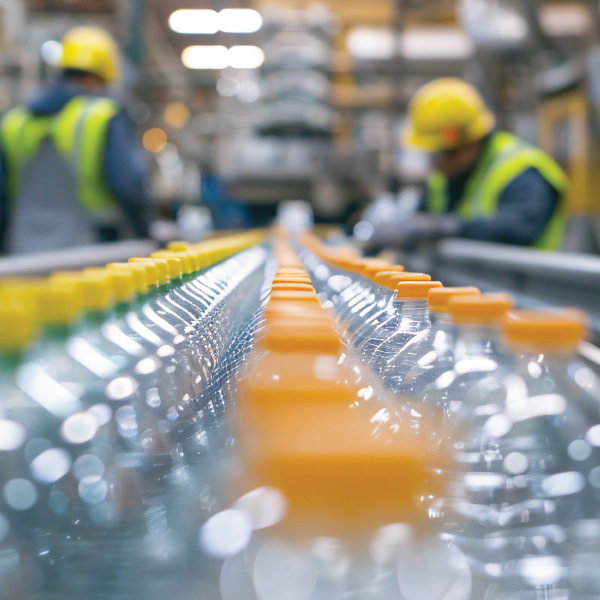

מסועים לינאריים

מסועים מהווים אחת הדוגמאות המרכזיות והנפוצות ביותר ליישום של הנעה לינארית בתעשייה המודרנית. הם משמשים כעמוד השדרה של קווי ייצור רבים, ומאפשרים תנועה רציפה, מבוקרת ויעילה של מוצרים, חומרי גלם ורכיבים בין תחנות עבודה שונות. מעבר לפונקציה הבסיסית של שינוע, למסועים יש תפקיד קריטי בשיפור הפרודוקטיביות, צמצום התערבות ידנית והבטחת זרימה אחידה של תהליכים.

המסועים מאפשרים:
• העברת מוצרים בין תחנות עבודה – בצורה רציפה או מבוקרת, בהתאם לקצב הייצור
• סנכרון תהליכי ייצור – התאמה בין שלבים שונים בקו כך שכל תחנה תפעל בתזמון מדויק
• אוטומציה של זרימת חומר – צמצום עבודה ידנית והפחתת טעויות אנוש
• שיפור בטיחות – הקטנת הצורך במגע ידני עם מוצרים או ציוד נע

קיימים סוגים רבים של מסועים, כאשר הבחירה ביניהם תלויה במאפייני המוצר, תנאי הסביבה ודרישות התהליך:
• מסועי רצועה (Belt Conveyors) – מתאימים למגוון רחב של מוצרים, במיוחד פריטים קלים עד בינוניים, ומאפשרים תנועה חלקה ושקטה
• מסועי שרשרת (Chain Conveyors) – מיועדים לעומסים כבדים ולסביבות עבודה קשות, עם עמידות גבוהה לאורך זמן
• מסועי גלילים (Roller Conveyors) – מתאימים להעברת משטחים, קרטונים ומוצרים בעלי תחתית קשיחה, ויכולים לפעול גם בכוח כבידה
• מסועים מודולריים – בנויים ממקטעים הניתנים לשינוי והתאמה, ומאפשרים גמישות תכנונית גבוהה במיוחד בקווי ייצור מורכבים

מערכות מסועים מתקדמות כיום אינן פועלות כיחידות מכניות בלבד, אלא משתלבות כחלק ממערכות אוטומציה חכמות. הן כוללות חיישנים לזיהוי מיקום ומעבר מוצרים, בקרי תנועה (Motion Control)  לניהול מהירות ותזמון, ולעיתים גם ממשקים למערכות בקרה מרכזיות (PLC/SCADA). שילוב זה מאפשר יצירת קווי ייצור חכמים (Smart Manufacturing), שבהם ניתן לנטר, לנתח ולייעל את זרימת החומר בזמן אמת, לשפר את היעילות התפעולית ולהגיב במהירות לשינויים בדרישות הייצור.

טכנולוגיות הנעה לינארית מרכזיות

אחת הטכנולוגיות המרכזיות והוותיקות ביותר בתחום ההנעה הלינארית היא הנעה באמצעות בורג כדורי (Ball Screw) . בטכנולוגיה זו מתבצעת המרה של תנועה סיבובית לתנועה לינארית באמצעות בורג ומערכת של מיסבי כדור, המפחיתים את החיכוך ומאפשרים תנועה חלקה ומדויקת במיוחד. היתרון המרכזי של פתרון זה טמון בדיוק הגבוה ובקשיחות המכנית שהוא מספק, מה שמאפשר נשיאת עומסים משמעותיים תוך שמירה על מיקום מדויק לאורך זמן. בשל תכונות אלו, מערכות המבוססות על בורג כדורי נפוצות מאוד במכונות CNC, בציוד רפואי מתקדם ובמערכות מדידה, שבהן כל סטייה קטנה עלולה להשפיע על איכות התוצאה.

לעומת זאת, הנעה באמצעות רצועה (Belt Drive) מציעה גישה שונה המתמקדת במהירות ובגמישות. מערכת זו מבוססת על רצועת תזמון המחוברת למנוע, ומאפשרת תנועה לינארית מהירה במיוחד לאורך מהלכים ארוכים. היתרון המשמעותי שלה הוא היכולת להעביר תנועה במהירות גבוהה בעלות נמוכה יחסית, מה שהופך אותה לפתרון אידיאלי ליישומים שבהם הדיוק המוחלט פחות קריטי, אך נדרשת תפוקה גבוהה. מערכות מסוג זה נפוצות במיוחד במערכות Pick & Place, במכונות אריזה ובמסועים חכמים, שבהם יש צורך בתנועה מהירה, רציפה ויעילה של מוצרים.

טכנולוגיה מתקדמת יותר היא שימוש במנועים לינאריים (Linear Motors), המאפשרים יצירת תנועה לינארית ישירה ללא צורך בהמרת תנועה סיבובית. בניגוד לפתרונות מבוססי בורג או רצועה, כאן התנועה נוצרת באופן ישיר לאורך הציר, דבר שמפחית את מספר הרכיבים המכניים ומאפשר השגת מהירויות גבוהות מאוד לצד דיוק מרשים. היתרון המשמעותי של מנועים לינאריים הוא בשילוב בין ביצועים דינמיים גבוהים לבין תחזוקה נמוכה יחסית, בזכות מיעוט חלקים נעים. מסיבה זו הם נפוצים במיוחד בתעשיות מתקדמות כגון אלקטרוניקה, מוליכים למחצה ומערכות בדיקה מדויקות, שבהן נדרשת רמת ביצועים גבוהה במיוחד.

מערכות הנעה לינארית אינן מוגבלות לתחום אחד, אלא משתלבות כמעט בכל ענפי התעשייה המודרנית. ניתן למצוא אותן בתעשיית האלקטרוניקה וההייטק, שם נדרש דיוק קיצוני, בתעשיית המזון שבה יש חשיבות להיגיינה ולקצב עבודה גבוה, בתעשיית הרכב והפלסטיק שבהן נדרשת עבודה תחת עומסים ותנאים מאתגרים, וכן במערכות לוגיסטיקה ואחסון שבהן יש צורך בזרימה יעילה של מוצרים.

היתרונות המרכזיים של מערכות הנעה לינארית הם אלו שהופכים אותן לרכיב קריטי בכל מערכת אוטומציה מודרנית. הן מאפשרות מיקום מדויק מאוד של רכיבים ומוצרים, לצד חזרתיות גבוהה המבטיחה ביצוע אחיד של פעולות לאורך זמן. בנוסף, מערכות אלו מתאפיינות ביעילות אנרגטית, אמינות גבוהה ויכולת להשתלב בצורה חלקה עם מערכות בקרה מתקדמות. שילוב של תכונות אלו מאפשר לארגונים לשפר את איכות הייצור, להגדיל תפוקות ולהפחית עלויות תפעול, תוך שמירה על רמת ביצועים גבוהה ויציבה לאורך זמן.

שיקולים בבחירת פתרון הנעה לינארית

בעת תכנון מערכת אוטומציה המבוססת על הנעה לינארית, יש חשיבות רבה לבחירה נכונה של הרכיבים והטכנולוגיה המתאימה. הבחירה אינה מתבססת על פרמטר אחד בלבד, אלא על שילוב של מספר גורמים המשפיעים באופן ישיר על ביצועי המערכת, אמינותה ועלויות התפעול שלה לאורך זמן.

אחד השיקולים המרכזיים הוא משקל העומס שהמערכת נדרשת לשאת ולהניע. עומסים כבדים דורשים רכיבים בעלי קשיחות גבוהה ויכולת נשיאה מתאימה, בעוד שביישומים קלים ניתן לבחור פתרונות פשוטים וחסכוניים יותר. לצד זאת, יש להתייחס גם ל־אורך המהלך, כלומר המרחק שעל הרכיב לנוע. מהלכים ארוכים עשויים להוביל לבחירה במערכות שונות לחלוטין בהשוואה למהלכים קצרים ומדויקים.

פרמטר נוסף וקריטי הוא רמת הדיוק הנדרשת. ביישומים כמו עיבוד שבבי, אלקטרוניקה או ציוד רפואי, נדרש דיוק גבוה במיוחד וחזרתיות מושלמת, ולכן ייבחרו רכיבים מתקדמים כגון בורג כדורי או מנועים לינאריים. לעומת זאת, במערכות שינוע או אריזה ניתן לעיתים להסתפק בדיוק נמוך יותר ולהעדיף פתרונות מהירים וזולים יותר. גם מהירות התנועה משחקת תפקיד חשוב, שכן יש יישומים שבהם נדרשת תנועה מהירה מאוד לשם עמידה בקצבי ייצור גבוהים.

לסביבת העבודה יש השפעה משמעותית על בחירת הפתרון. תנאים כמו אבק, לחות, טמפרטורות קיצוניות או חשיפה לחומרים כימיים מחייבים התאמה של הרכיבים מבחינת אטימה, חומרים ועמידות. בנוסף, יש לקחת בחשבון את תדירות העבודה – האם מדובר בעבודה רציפה 24/7 או בפעילות מחזורית. מערכות הפועלות באופן אינטנסיבי דורשות רכיבים עמידים במיוחד ותחזוקה מותאמת.

בסופו של דבר, הבחירה הנכונה של מסילות, מנועים ואקטואטורים היא קריטית להצלחת המערכת. התאמה מדויקת בין דרישות היישום לבין הפתרון הטכנולוגי תאפשר להשיג ביצועים מיטביים, אמינות גבוהה לאורך זמן, וניצול יעיל של משאבים ואנרגיה. החלטות אלו משפיעות לא רק על שלב התכנון, אלא גם על עלויות התחזוקה, זמינות המערכת ואורך חיי המערכת כולה.

העתיד של ההנעה הלינארית בתעשייה

עם המעבר לתעשייה חכמה (Industry 4.0) מערכות הנעה לינארית משתלבות יותר ויותר עם פתרונות שונים המקובלים בתעשייה כגון:

• חיישני IoT
• ניטור מצב בזמן אמת
• תחזוקה חזויה
• בקרה חכמה מבוססת נתונים

מערכות מודולריות מאפשרות כיום לבנות קווי ייצור גמישים הניתנים לשינוי מהיר בהתאם לצורכי הייצור.

לסיכום – הנעה לינארית היא אחד מהיסודות המרכזיים של מערכות אוטומציה תעשייתיות. השילוב בין מסילות מדויקות, אקטואטורים מתקדמים ומערכות בקרה חכמות מאפשר ליצור פתרונות אוטומציה יעילים, מדויקים ואמינים – החל ממכונות ייצור ועד קווי ייצור מורכבים ומערכות רובוטיות מתקדמות.
