מה זה מיסב לינארי וכיצד משתמשים בו בתעשייה

שיתוף

מיסבים ליניאריים ממלאים תפקיד מכריע בעולם התעשייה ומספקים תנועה חלקה ומדויקת עבור יישומים שונים. מיסבים אלה נועדו להקל על תנועה ליניארית (קווית) לאורך מסילה, למשל מציעים אמצעי אמין לתמיכה בעומסים בצורה לינארית או לינארית-סיבובית.

במאמר זה נתעמק במושג מיסבים ליניאריים, היישומים המגוונים שלהם בתעשייה, ונחקור את הסוגים השונים הזמינים יחד עם טבלת מידות מיסבים.

מיסב ליניארי



מהו מיסב ליניארי?

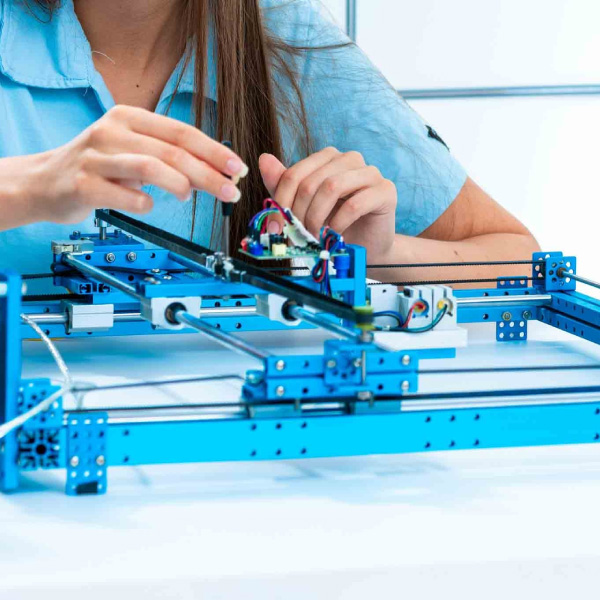

מיסב ליניארי הוא אלמנט מכני המאפשר תנועה ליניארית בין שני רכיבים. תפקידו להפחית חיכוך ולהבטיח תנועה חלקה ומבוקרת לאורך נתיב שנקבע מראש. מיסבים ליניאריים חיוניים ביישומים שבהם משתמשים במיסבים מסתובבים-מסורתיים אך הפעולה שלהם בעייתית או אינה מעשית, כגון מערכות תנועה ליניאריות או מערכות שונות בהם קיימות מגבלות שטח.



מיסבים ליניאריים – שימושים בתעשייה

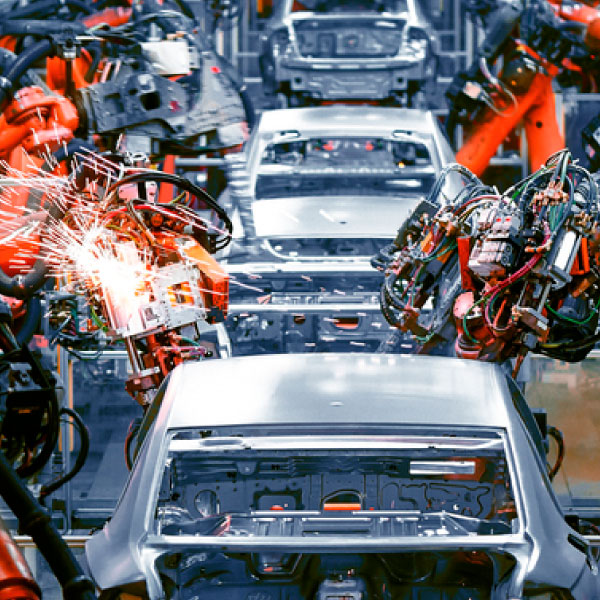

  1. אוטומציה תעשייתית: מיסבים לינאריים נמצאים בשימוש נרחב במערכות אוטומציה תעשייתיות, כגון מערכות מסועים, זרועות רובוטיות ומכונות איסוף-ומקום. הם מספקים תנועה ליניארית מדויקת עבור יישומים אלה ומבטיחים דיוק וחזרה אמינה על הפעולה הרצויה.
  2. מכונות שונות: בתחום כלי המכונות, מיסבים ליניאריים תורמים לדיוק ויעילות הפעולות. משמשים בדרך כלל במכונות CNC, מכונות כרסום ומחרטות כדי להקל על התנועה החלקה של כלי חיתוך.
  3. ציוד רפואי: מיסבים לינאריים נמצאים במכשירים רפואיים שונים, לרבות ציוד הדמיה, מכשירי אבחון ומערכות ניתוח בעזרת רובוט. בקרת התנועה המדויקת שלהם חיונית לדיוק והאמינות של יישומים אלה.

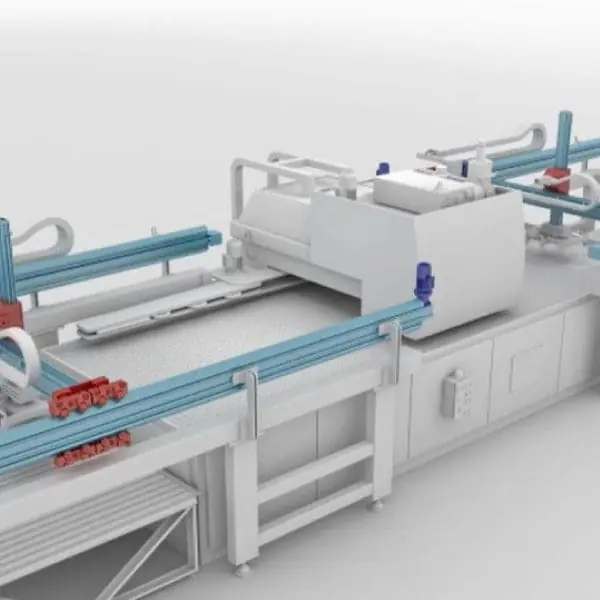

  4. מכונות אריזה: המיסבים הם רכיבים אינטגרליים במכונות אריזה, המבטיחים תנועה חלקה ויעילה של רכיבים כגון מסועים, מגלשות ומערכות איסוף בתהליך האריזה.
  5. תעופה וחלל: בתעשיית התעופה והחלל, מיסבים ליניאריים משמשים ביישומים שבהם יש חשיבות עליונה לתכונות כמו קלות משקל, דיוק ואמינות. זה כולל משטחי בקרה, מערכות גלגלי נחיתה ומנגנוני פריסת לווין.

סוגי מיסבים ליניאריים

סוגי מיסבים ליניאריים

  1. מיסבים כדוריים: מיסבים אלה משתמשים באלמנטים כדוריים כדי להפחית את החיכוך ולהקל על תנועה ליניארית חלקה. הם מתאימים ליישומים הדורשים דיוק גבוה ויכולות עומס מתונות.
  2. מיסבי גלילה: משתמשים בגלילים גליליים או בגלילים בצורת מחט כדי לתמוך בעומסים. הם אידיאליים ליישומים בעלי כושר עומס גבוה יותר ונמצאים בדרך כלל במכונות כבדות.
  3. מיסבים רגילים: מיסבים אלו ידועים גם בתור מיסבים תותבים או מיסבי שרוול, מיסבים רגילים מורכבים ממשטח הזזה בין שני רכיבים. הם מתאימים ליישומים שבהם פשטות וחסכוניות הם בראש סדר העדיפויות.
  4. מיסבים ליניאריים: מיסבים אלה מורכבים מבלוק או “כרכרה” הנעים לאורך מסילה לינארית. מסלולים ליניאריים מציעים קיבולת עומס ודיוק גבוהים, מה שהופך אותם למתאימים ליישומים תובעניים.

טבלת מידות מיסבים:

סוג מיסב

קוטר פנימי (ID)

טווח קוטר חיצוני (OD)

טווח אורך/רוחב

מיסבים כדוריים

3 מ”מ – 150 מ”מ

10 מ”מ – 200 מ”מ

3 מ”מ – 50 מ”מ

מיסבי רולר

5 מ”מ – 200 מ”מ

10 מ”מ – 200 מ”מ

5 מ”מ – 100 מ”מ

מיסבים רגילים

3 מ”מ – 150 מ”מ

6 מ”מ – 200 מ”מ

5 מ”מ – 100 מ”מ

מסלולים ליניאריים

10 מ”מ – 100 מ”מ

20 מ”מ – 300 מ”מ

5 מ”מ – 50 מ”מ

לסיכום, מיסבים ליניאריים ממלאים תפקיד מרכזי בתעשיות שונות, ומציעים תנועה ליניארית מדויקת ואמינה עבור מגוון רחב של יישומים. הבנת הסוגים השונים של מיסבים ליניאריים ומידותיהם חיונית לבחירת המיסב הנכון עבור יישום מסוים. ככל שהטכנולוגיה ממשיכה להתקדם, סביר להניח שההתפתחות של מיסבים ליניאריים תתרום לתנועה ליניארית יעילה ומדויקת אף יותר בעולם התעשייה.
