מה הן בוכנות חשמליות ופנאומטיות ומה הן תפקידן בתעשיית האוטומציה

בתעשיית האוטומציה, המונחים “בוכנות חשמליות” ו”בוכנות פנאומטיות” מתייחסים לסוגים שונים של מפעילים – מכשירים מכניים המספקים תנועה מבוקרת בתגובה לאות חיצוני. מפעילים הם רכיבים חיוניים במערכות אוטומציה, המבצעים משימות כגון הרמה, דחיפה, משיכה, סיבוב או מיקום של חפצים במגוון רחב של יישומים תעשייתיים. הבוכנות משרתות תפקידים קריטיים בתהליכים של ייצור, אריזה, הרכבות רכב, עיבוד מזון ותעשיות רבות אחרות.

למרות מטרתם הדומה – מנגנוני תנועה או שליטה – שיטות הפעולה שלהם ומקרי השימוש האידיאליים שונים באופן משמעותי. הבנת ההבדל בין בוכנות חשמליות לבין פנאומטיות, כמו גם היתרונות, החסרונות והיישומים הספציפיים שלהן, היא חיונית בבחירת הפתרון הנכון עבור משימת אוטומציה שצריכים ומאפיינים.

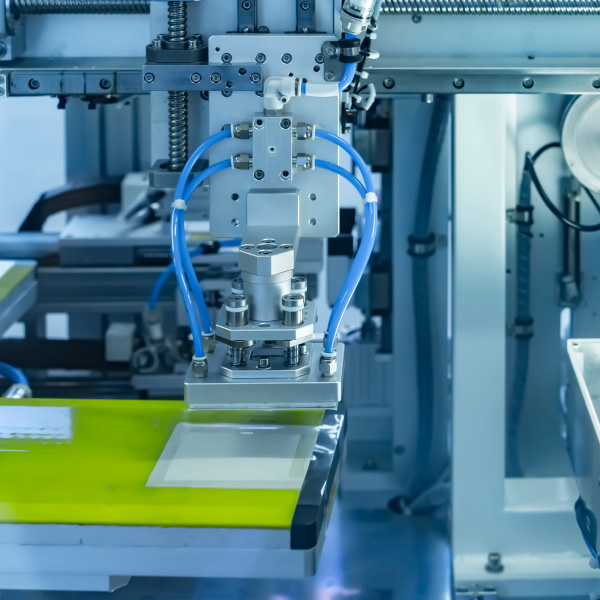

מהן בוכנות פנאומטיות

בוכנה פנאומטית, או מפעיל פנאומטי/צילינדר, משתמשת באוויר דחוס כדי לייצר תנועה ליניארית. הם מורכבים מבוכנה הממוקמת בתוך תא גלילי, שבו מופעל לחץ אוויר כדי להזיז את הבוכנה בכיוון ליניארי. על ידי ויסות הזרימה והלחץ של האוויר יכולות ליצור כוח שיכול לדחוף, למשוך או להרים חפצים.

ממה מורכבת בוכנה פנאומטית:

1. צילינדר: הגוף הראשי המכיל את הבוכנה.
2. בוכנה: הרכיב הפנימי שזז כאשר מופעל לחץ אוויר.
3. יציאות: פתחים שבהם מוכנס או משתחרר אוויר דחוס.
4. מוט: הרכיב המחובר לבוכנה שמשדר תנועה מחוץ לצילינדר.
5. אטמים ומסבים: מבטיחים שהאוויר לא יברח ומאפשרים תנועה חלקה.

למה משמשות בוכנות פנאומטיות

בוכנות פנאומטיות נמצאות בשימוש נרחב לתנועות מהירות וחוזרות על עצמן בתהליכים תעשייתיים, כגון: פתיחה וסגירה של שסתומים, הרמה ומיקום חלקים, אריזה וטיפול בחומרים, הפעלת שערים, דלתות או רכיבי מכונות אחרים.

היתרונות של בוכנה פנאומטית:

1. חסכון: מערכות פנאומטיות זולות יחסית להתקנה ולתחזוקה.

2. מהירות גבוהה: מספקות תנועה מהירה, מה שהופך אותן לאידיאליות עבור סביבות ייצור מהירות.

3. פשטות: מערכות פניאומטיות הן פשוטות, קלות ליישום ודורשות מערכות בקרה פחות מורכבות.

4. אמינות: מכיוון שהן פועלות על אוויר דחוס, בוכנות פניאומטיות יכולות לעמוד בתנאי סביבה קשים.

באילו ענפים משתמשים:

1. ייצור: נפוץ בקווי ייצור מהירים למשימות כמו איסוף והצבת רכיבים.
2. תעשיית הרכב: משמש לאוטומציה של תהליכים כמו לחיצה, הידוק ותפעול דלת.
3. אריזה: קווי אריזה מסתמכים על מפעילים פנאומטיים להזזה, איטום ואיסוף מוצרים.
4. מזון ומשקאות: היתן להשתמש בבוכנות בתהליכי מיון, אריזה והעברת פריטים על פני פסי ייצור בשל יכולתם לעמוד בדרישות שטיפה ובדרישות סניטריות.

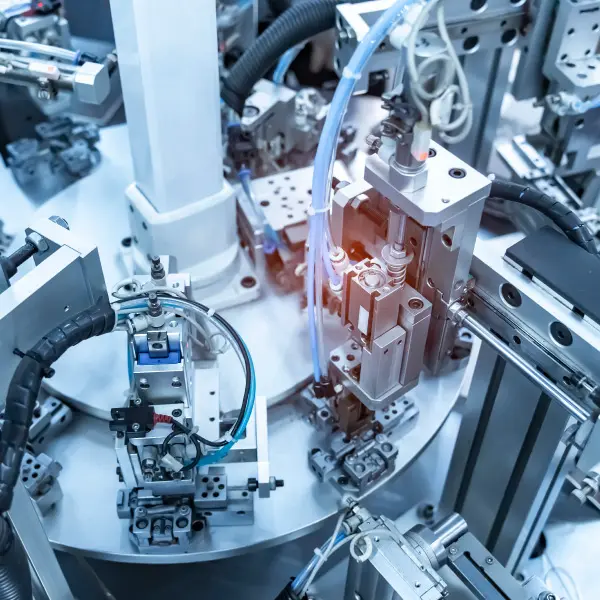

מהן בוכנות חשמליות

בוכנות חשמליות, הידועות גם כמפעילים חשמליים, פועלות על ידי המרת אנרגיה חשמלית לתנועה מכנית, בדרך כלל באמצעות מנוע. המנוע מניע בורג עופרת הברגה או בורג כדורי, אשר בתורו מזיז את הבוכנה בכיוון ליניארי. בוכנות חשמליות מספקות שליטה מדויקת יותר על תנועה וכוח בהשוואה לבוכנות פנאומטיות.

ממה מורכבת בוכנה חשמלית?

1. מנוע: בדרך כלל מנוע סרוו או צעד חשמלי המניע את הבוכנה.
2. מנגנון הנעת בורג: בורג כדורי או בורג עופרת הופך את תנועת הסיבוב של המנוע לתנועה ליניארית.
3. בוכנה (מוט): נע באופן ליניארי כדי לבצע עבודה.
4. חיישנים ובקרים: בוכנות חשמליות כוללות לרוב מנגנוני משוב כמו מקודדים או פוטנציומטרים לבקרת מיקום מדויקת.

למה משמשות בוכנות חשמליות

בוכנה חשמלית משמשת לעתים קרובות כאשר נדרש שיהיה דיוק גבוה, יכולת שליטה ויעילות אנרגטית וביישומים שבהם דיוק המיקום הוא קריטי, כגון:

1. תהליכי הרכבה אוטומטיים הדורשים התאמות עדינות.
2. מערכות טיפול בחומרים הדורשות מיקום מדויק.
3. מכונות רובוטיקה ומכונות CNC.
4. הפעלת שסתומים במערכות דיוק גבוהות.

היתרונות של בוכנות חשמליות:

1. דיוק ובקרה גבוהים: מפעילים חשמליים מציעים שליטה מדויקת על מהירות, כוח ומיקום, לרוב עם לולאות משוב להתאמות בזמן אמת.

2. יעילות אנרגטית: בוכנות חשמליות הן בדרך כלל חסכוניות יותר באנרגיה ממערכות פניאומטיות, שכן הן אינן דורשות אוויר דחוס.

3. יכולת תכנות: ניתן לתכנת מערכות חשמליות לפרופילי תנועה מורכבים, מה שהופך אותן למתאימות לאוטומציה מתקדמת.

4. פעולה שקטה: הם מייצרים פחות רעש בהשוואה למערכות פניאומטיות, מה שיכול להוות יתרון משמעותי בסביבות מסוימות.

באילו ענפים משתמשים בבוכנות חשמליות:

1. ייצור אוטומטי: משמש במשימות דיוק כגון התאמות עדינות, ריתוך ומיקום חלקים.
2. רובוטיקה: בוכנות חשמליות הן חלק בלתי נפרד בזרועות רובוטיות, מכונות CNC ומערכות רובוטיות אחרות בהן נדרשת תנועה מבוקרת.
3. מכשירים רפואיים: הם משמשים לעתים קרובות בציוד רפואי שבו דיוק וניקיון חיוניים.
4. תעופה וחלל: מפעילים חשמליים נפוצים במשטחי בקרה של מטוסים, מערכות בקרת תא נוסעים ומשימות תעופה אחרות ברמת דיוק גבוהה.

 בוכנות חשמלית לעומת בוכנה פניאומטית: הבדלים מרכזיים

לבוכנות חשמליות ופנאומטיות יש יתרונות ויישומים ספציפיים בתעשיית האוטומציה. הבחירה ביניהם תלויה בדרישות האפליקציה, כגון מהירות, דיוק, עלות ותנאי סביבה. בוכנות פנאומטיות מתאימות היטב למשימות מהירות וחוזרות על עצמן בסביבות תעשייתיות קשות, בעוד שבוכנות חשמליות מצטיינות במצבים הדורשים שליטה מדויקת, יעילות אנרגטית וניתנות לתכנות. על ידי הערכה קפדנית של גורמים אלה, מהנדסים ומנהלי מפעל יכולים לבחור את סוג המפעיל המתאים ביותר כדי לייעל את הביצועים, צריכת האנרגיה והעלות התפעולית.
